Hitachi True Copy Konfiguration (CCI)
Thunder 9580 V - OLCF5002, SN: 68010201 (local)
Thunder 9580 V - HVOF5002, SN: 68010214 (remote)
HORCM Instanzen:

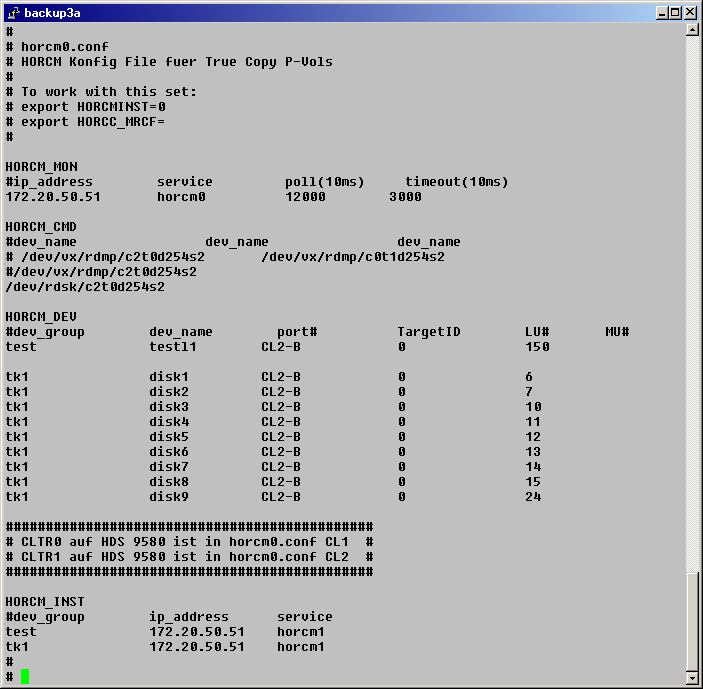

horcm0.conf - Konfiguration der (P)rimär-Vol Luns

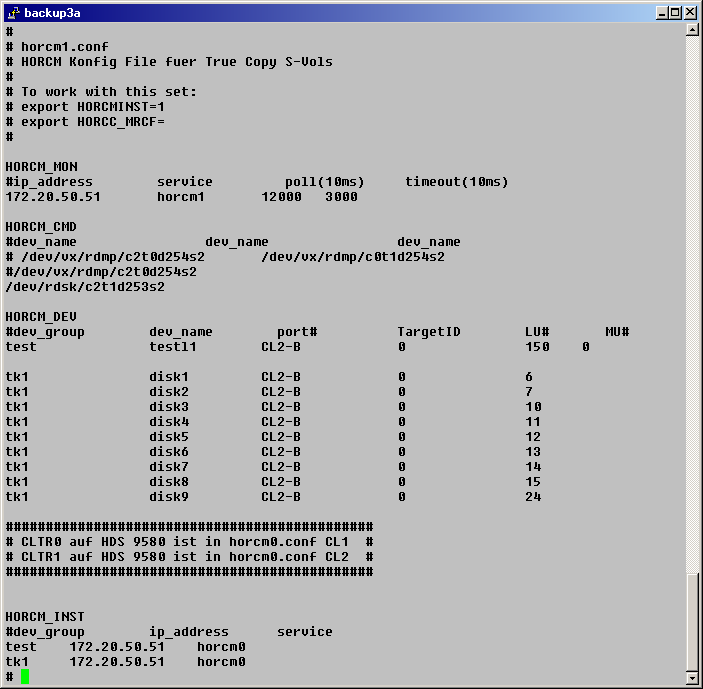

horcm1.conf - Konfiguration der (S)ekundär-Vol Luns
Installiert auf backup3a
Start der Instanzen
# /HORCM/usr/bin/horcmstart.sh 0 1
- Meldung: Starts successfull abwarten
Environment Variablen für True Copy setzen (ksh):
# export HORCMINST=0
# unset HORCC_MRCF
Status der Paare ansehen und Operationen durchführen:
/HORCM/usr/bin/pairdisplay -g tk1 # tk1 aus horcm0/1.conf
wenn Status Simplex:
/HORCM/usr/bin/paircreate -g tk1 -vl -f never -c 15 # Kopiert (P)rimär-Vol auf (S)ekundär-Vol
Status ansehen: pairdisplay -g tk1 -fc
Zeigt COPY und % kopiert bis alle Daten kopiert wurden, danach ändert sich der Status auf PAIR
wenn Status Pair:
pairsplit -g tk1
Status ansehen: pairdisplay -g tk1 -fc
zeigt PSUS / SSUS. Änderungen auf dem (P)rimär-Vol werden nicht mehr aufs (S)ekundär-Vol übertragen. Alle Änderungen werden in der Tracktable mitgeschrieben.
wenn Status PSUS / SSUS:
- pairresync -g tk1
Synchronisiert die Daten der (P)rimär-Vols auf die (S)ekundär-Vols. Nur Deltadaten werden übertragen.
- pairresync -g tk1 -swapp
Synchronisiert die Daten der (S)ekundär-Vols auf die (P)rimär-Vols. Nur Deltadaten werden übertragen.
(P)rimär-Vol wird dabei zum (S)ekundär-Vol und das (S)ekundär-Vol ändert sich zum (P)rimär-Vol. Status der Volumes ist nach erfolgreichem Resverse Resync PAIR. Kopierrichtung ist jetzt vom neuen (P)rimär-Vol zum neuen (S)ekundär-Vol. Wenn der PAIR Status erreicht ist die Kopierrichtung wieder umzukehren mit
pairresync -g tk1 -swaps.
Kopierrichtung und Volumestatus mit pairdisplay überprüfen. Die ürsprüngliche Konfiguration ist jetzt wieder aktiv.
Auflösen der True Copy Verbindung
pairsplit -S -g tk1
Alle Volumes haben danach den Status SMPL und es werden keine Tracktables mehr geführt. Beim erneuten Anlegen der Pairs wird ein Initial Kopie durchgeführt, d.h. alle Daten werden vom (P)rimär-Vol zum (S)ekundär-Vol übertragen.

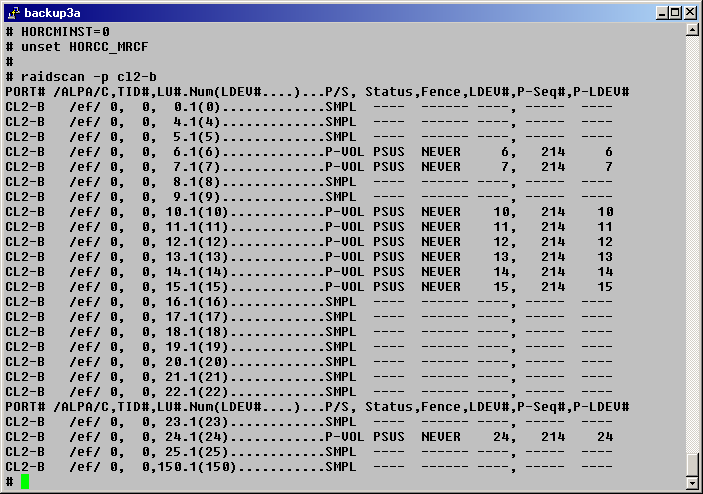

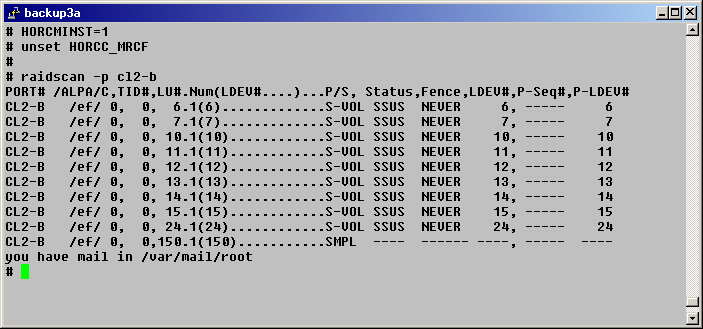

Raidscan Kommando
Mit dem raidscan Kommando können die Plattenkonfigurationen an den Ports der 9580V abgefragt werden. Wichtig! Vor dem Benutzen von Raidscan ist die Umgebungsvariable HORCMINST zu setzen.
HORCMINST=0 - 9580V mit SN 68010201
HORCMINST=1 - 9580V mit SN 68010214
Beispiel:
# export HORCM=0
# /HORCM/usr/bin/raidscan -p CL1-B
Gibt die Platenkonfiguration den Ports CL0-B der 9580V mit der SN 68010201 aus. Ein Beispiel für die Raidscan Ausgabe findet sich im Anhang.
Die Portumsetzung lautet:
Port der 9580V Portangabe für Raidscan
CL0-A CL1-A
CL0-B CL1-B
CL0-C CL1-C
CL0-D CL1-D
CL1-A CL2-A
CL1-B CL2-B
CL1-C CL2-C
CL1-D CL2-D

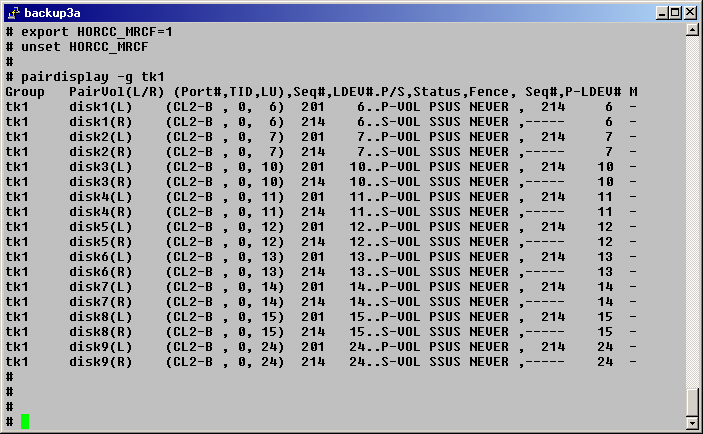

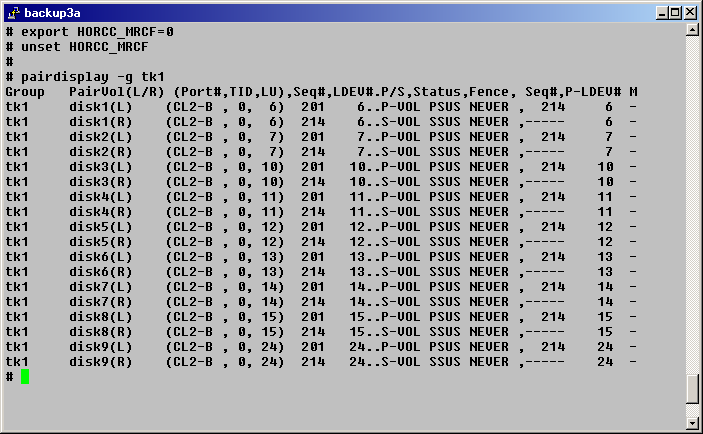

True Copy Pairdisplay

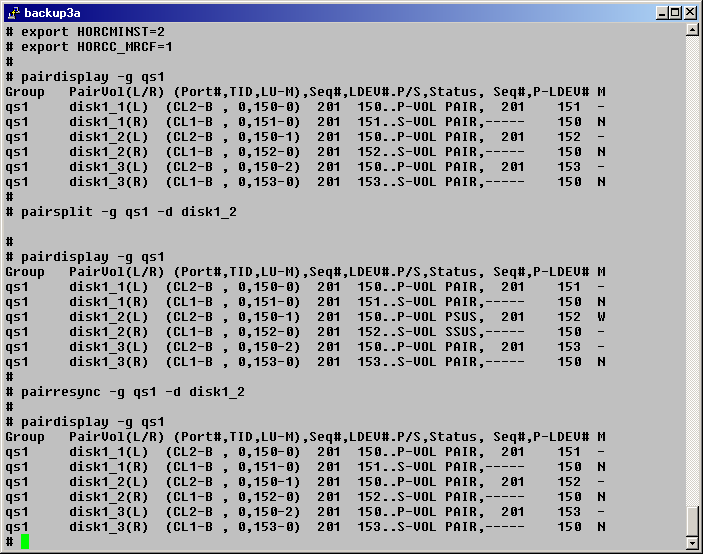

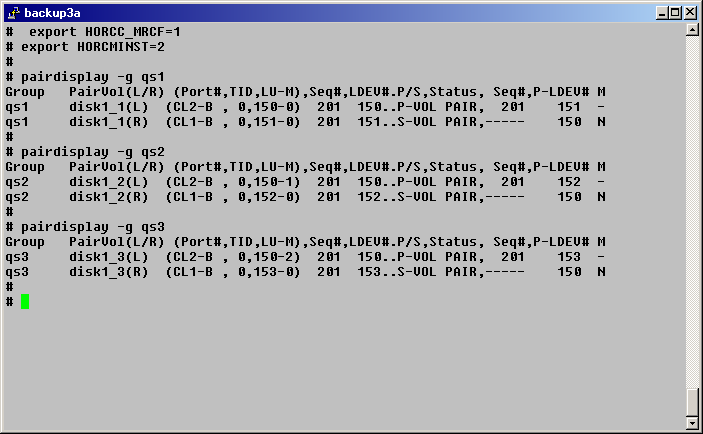

Quick Shadow Pairdisplay

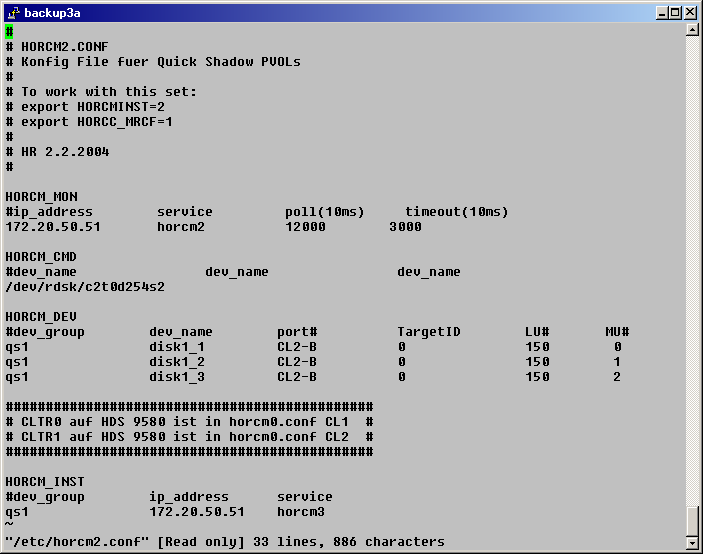

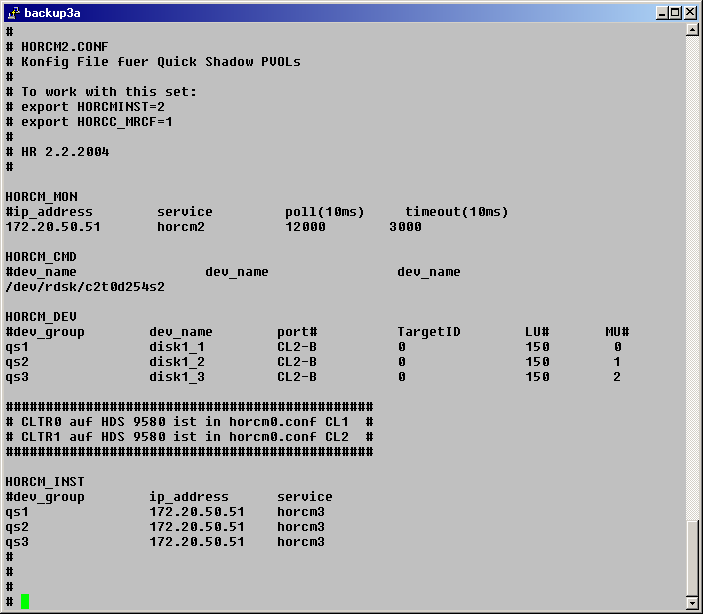

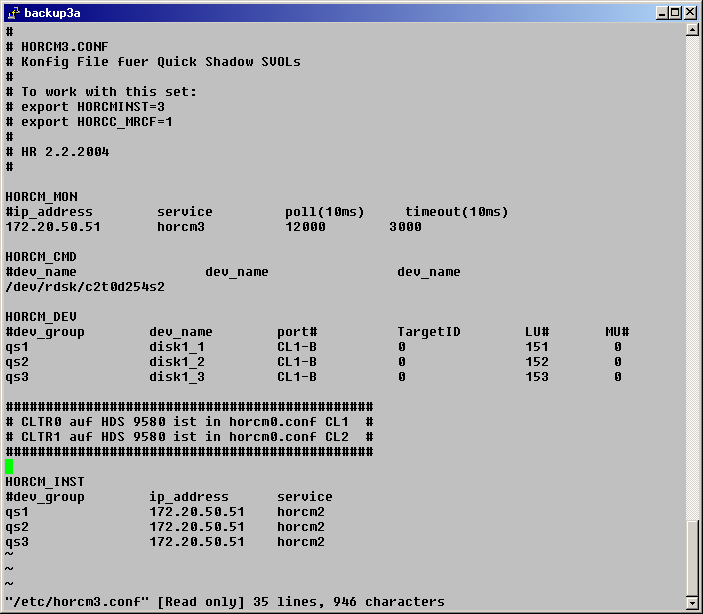

Quick Shadow mit nur einer Volumegruppe QS1
